一个完整的项目，交换机配置是怎样来完成的？以华为为例

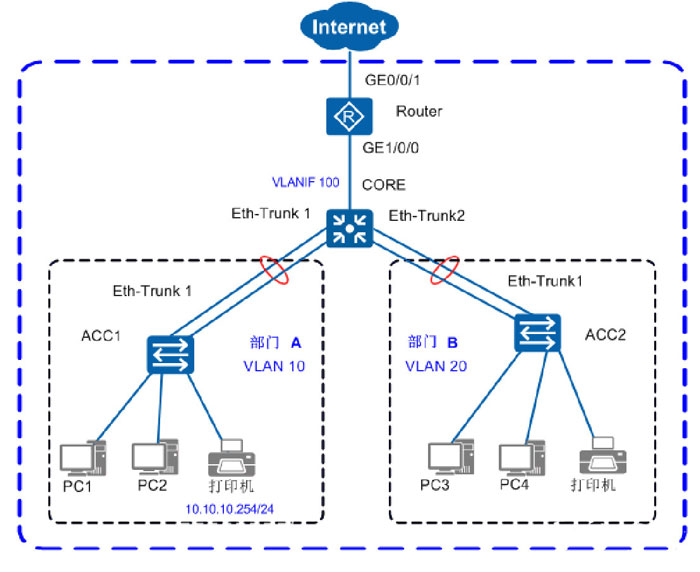

一、案例要求拓扑图
小型园区中，分为两个部门，每个部门相互独立，却又通信，进行组网如下图。
二、分析
在拿到项目后，首先的就是对项目进行分析：这里接入层就以交换机 ACC1 （ S2750 ） ，核心交换机 CORE （ S5700 ） 和chu口路由器 Router （ AR 系列路由器） 为例。
在小型园区中，S2700&S3700通常部署在网络的接入层，S5700&S6700通常部署 在网络的核心，chu口路由器一般选用AR系列路由器。
1、接入交换机与核心交换机通过 Eth - Trunk 组网保证可靠性。
2、每个部门业务划分到一个 VLAN 中，部门间的业务在核心交换机上三层互通。
3、核心交换机作为 DHCP Server ，为园区用户分配IP地址 。
4、接入交换机上配置DHCP Snooping功能，防止内网用户私接小路由器分配IP地址；同时配置IPSG功能，防止内网用户私自更改IP地址。
三、数据规划

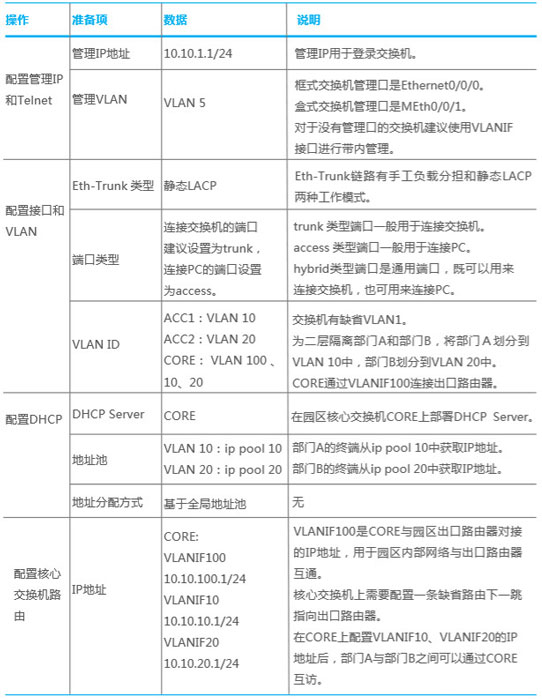

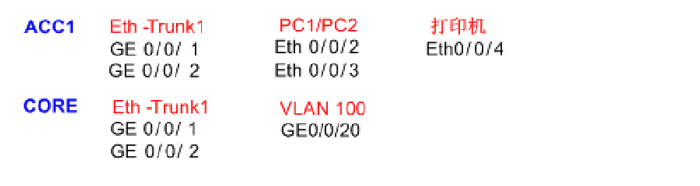

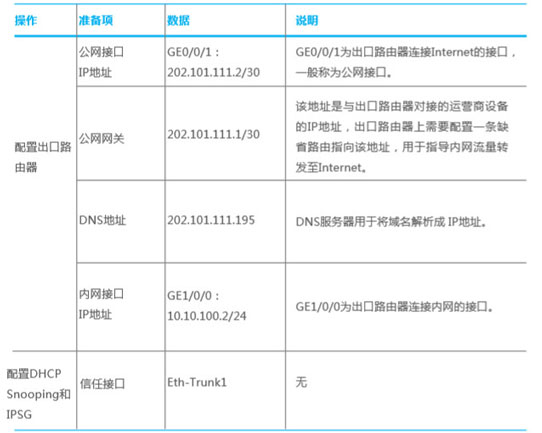

在配置之前，需按照下面的表格准备好数据。
三、交换机配置步骤

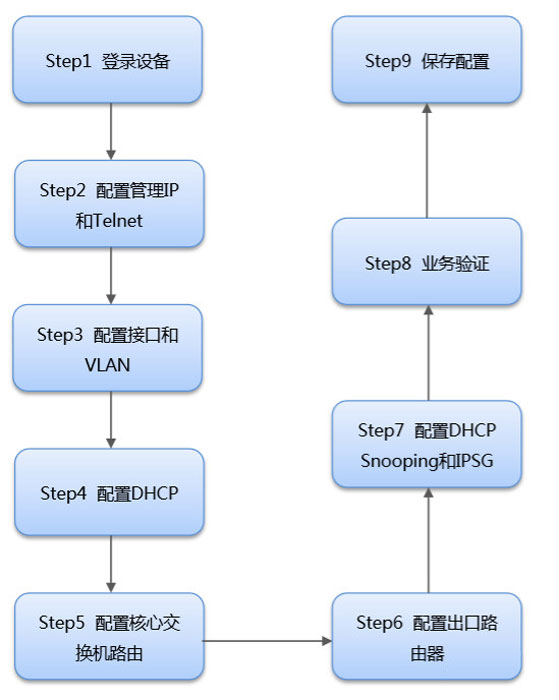

在我们做好网络数据规划后，接下来就是要来配置交换机了，很多朋友的难点就在这里，这里面弱电君尽量详细些，我们来看看要配置交换机需要那些步骤。我人可以按照下列流程配置各设备的的数据，连通园区内部用户，并使内部用户可访问外网。
step1：登陆交换机

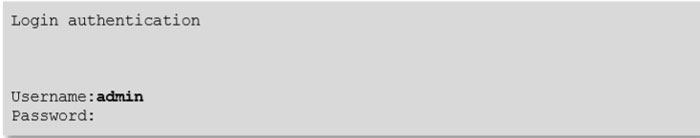

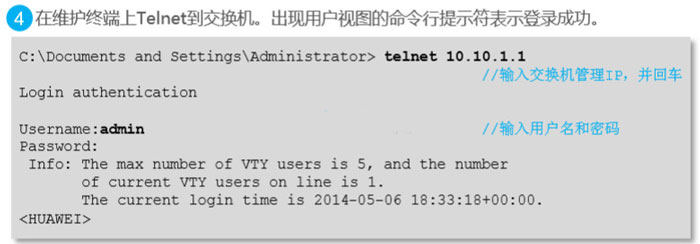

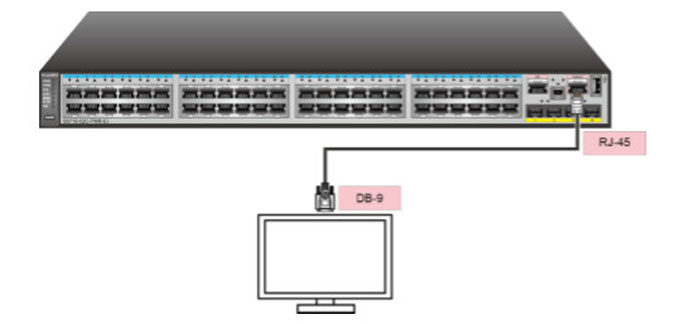

用 console通信电缆（产品随设备附带）连接交换机与PC。若PC无串口，需 要使用USB接口转串口的转接线。（console线 一般叫做配置线，是cisco 华为 H3C 锐捷 迈普 等网络设备厂商的通用线缆）。
step2：配置管理IP和Telnet

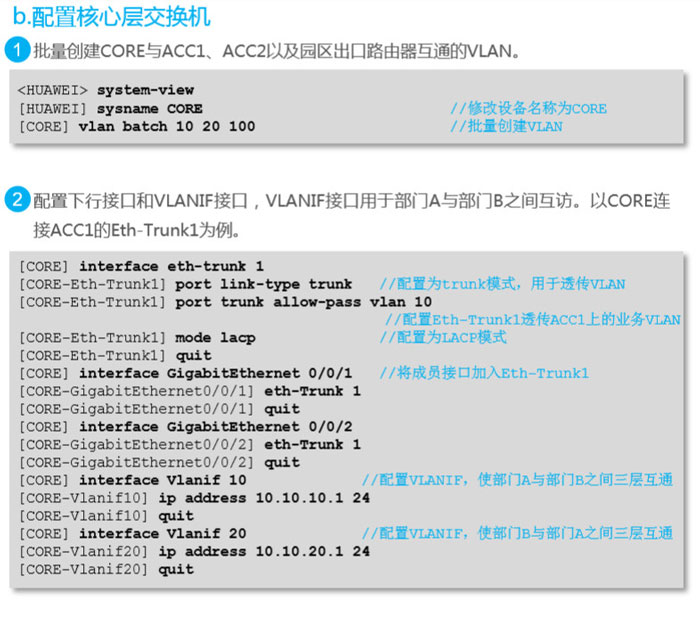

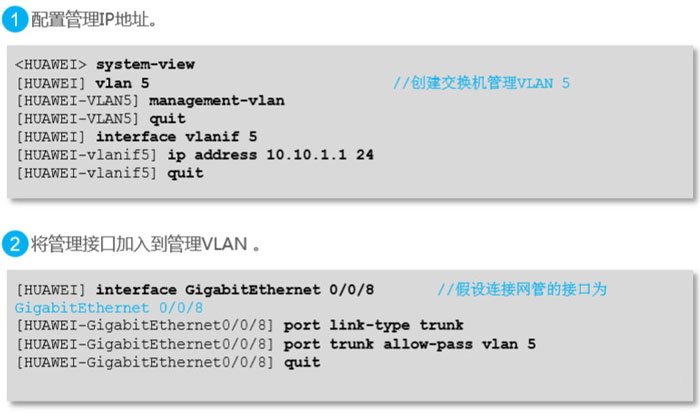

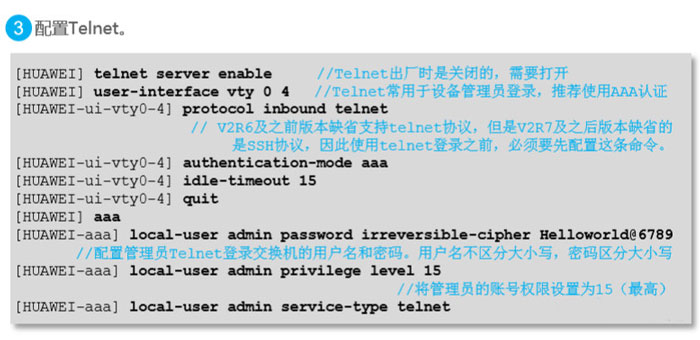

配置设备管理IP地址后，可以通过管理IP远程登录设备，下面以交换机CORE为例说明配置 管理IP和Telnet的方法。

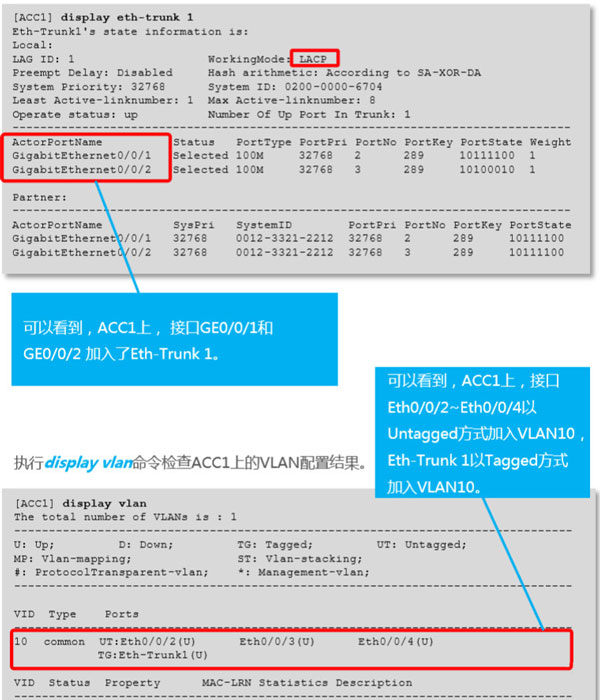

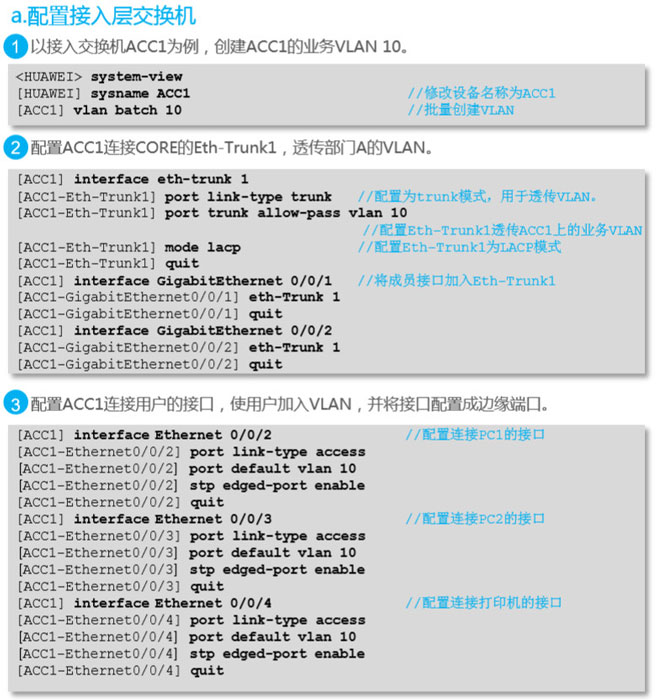

执行 display eth - trunk 命令检查ACC1上的Eth-Trunk接口配置结果。
step4、配置DHCP

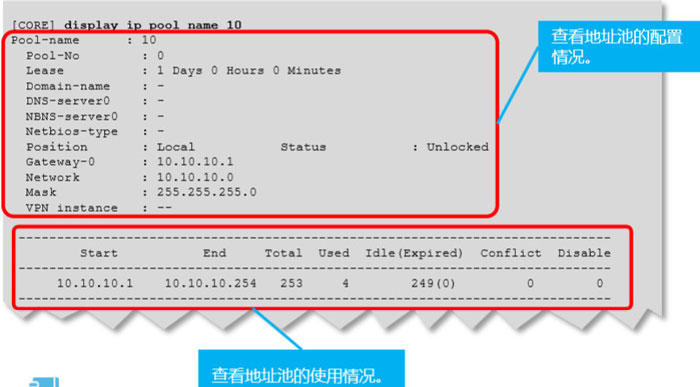

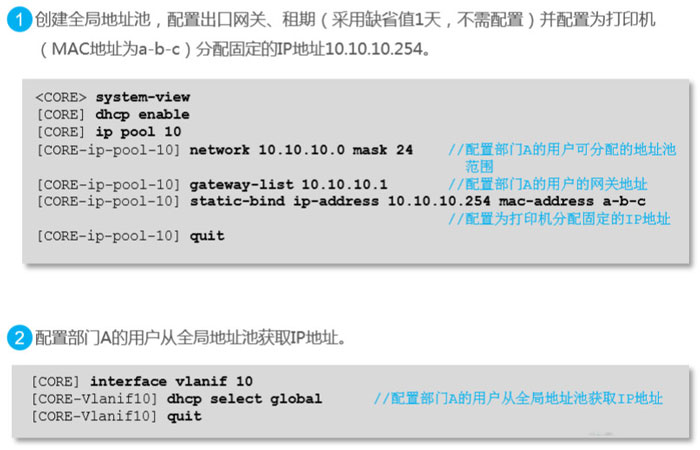

在CORE上配置DHCP Server，使部门A（VLAN10）和部门B （VLAN20）的用户都 能获取到正确的IP地址。以下以部门A为例，说明DHCP Server的配置步骤。
在DHCP服务器配置完成后，需要设置终端电脑网卡为自动获取地址， 这样终端才能正常从DHCP服务器获取到地址，正常上网。

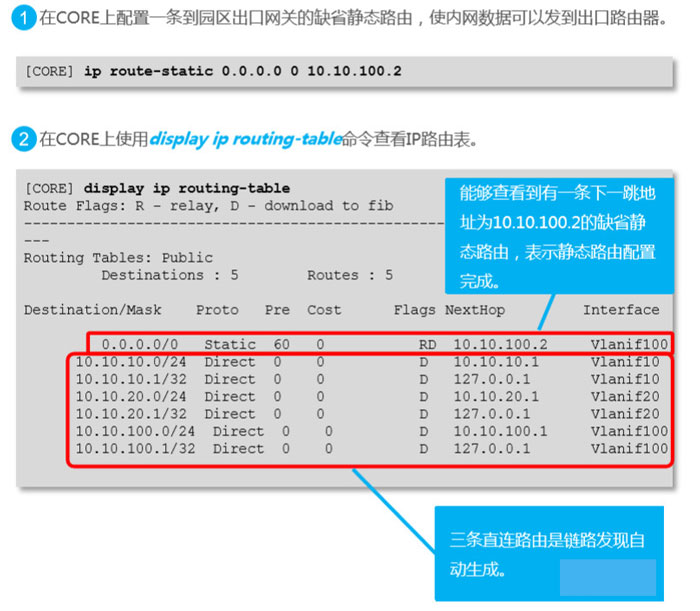

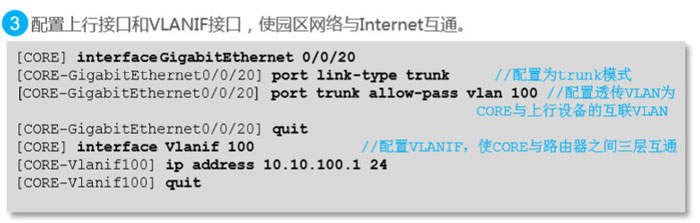

step5、配置核心交换机路由

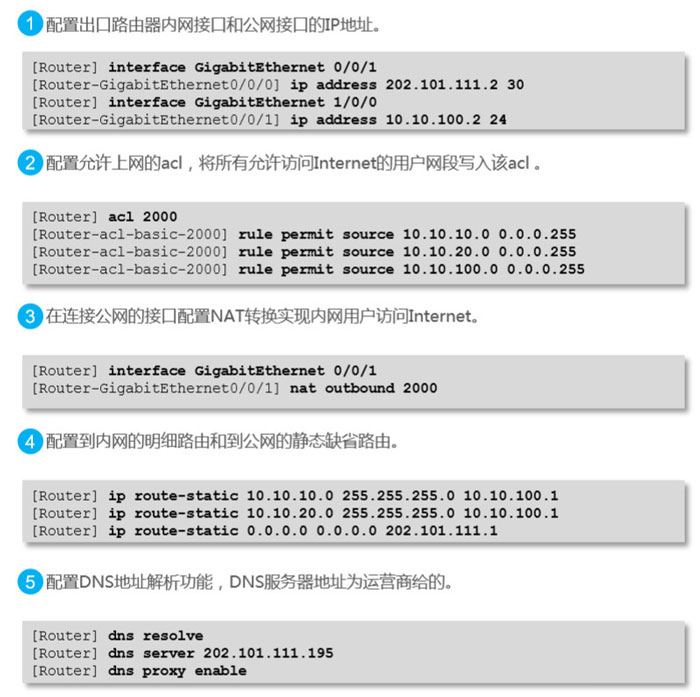

在配置chu口路由器之前需要准备如下数据：公网IP地址：202.101.111.2/30， 公网网关地址：202.101.111.1，DNS地址：202.101.111.195，这些参数在 申请宽带的时候由运营商提供，实际网络中请以运营商提供的数据为准。
step7、配置DHCP Snooping和IPSG

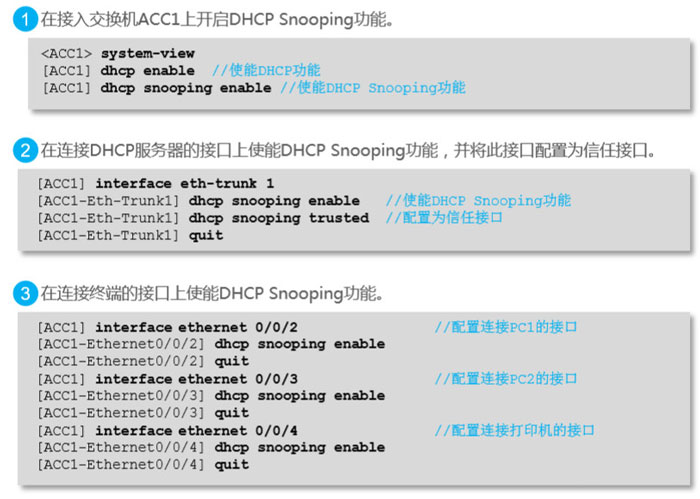

配置了DHCP功能之后，部门内用户主机可以自动获取地址。但是为了防止员工在内网 私自接一个小路由器并开启DHCP自动分配地址的功能，导致内网合法用户获取到了私 接的小路由器分配的地址而不能正常上网，还需要配置DHCP Snooping功能。
以下以部门A为例，说明DHCP Snooping的配置过程。

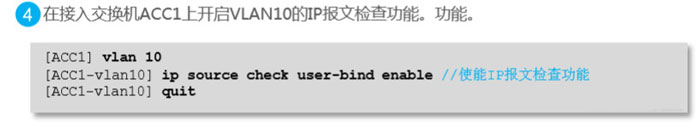

为了防止部门内用户私自更改IP地址后攻击网络，在接入交换机开启DHCP Snooping 功能后，还需要开启IP报文检查功能，具体配置以ACC1为例。
如果网络中采用静态分配IP地址，为防止用户私自修改地址攻击网络， 可以配置IP+MAC绑定。
step8、业务验证

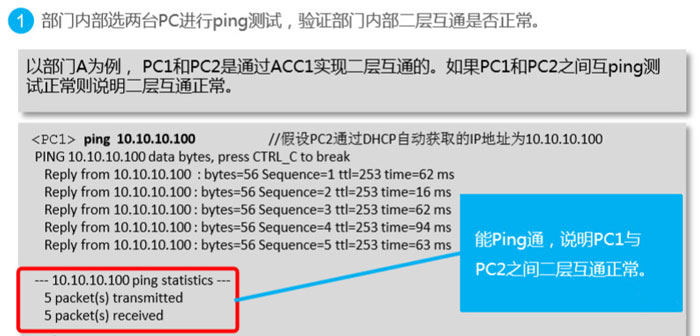

step9、保存配置

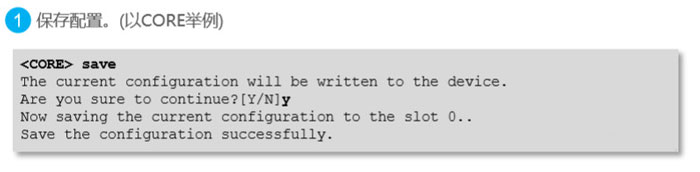

通过命令行配置的数据是临时性的。如果不保存，交换机重启后这些配置都会丢失。如果要使当前配置在交换机重启后仍然有效，需要将当前配置保存为配置文件。
标准的交换机配置是需要这九个步骤，算是比较全的，按照步骤配置可以降低出错的机率。
